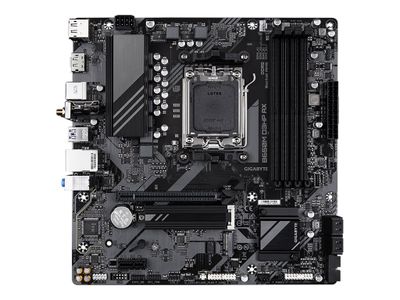

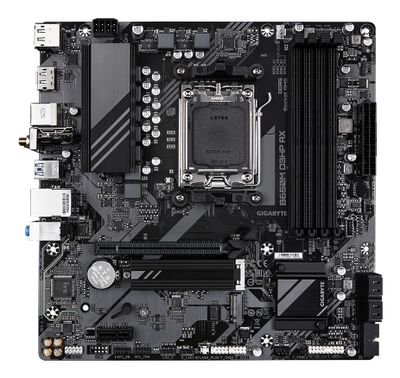

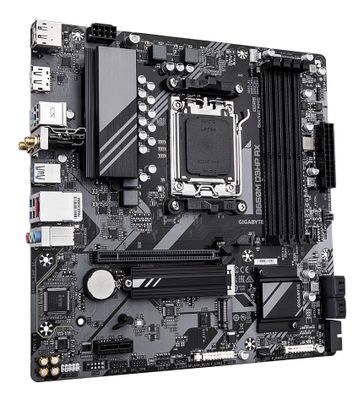

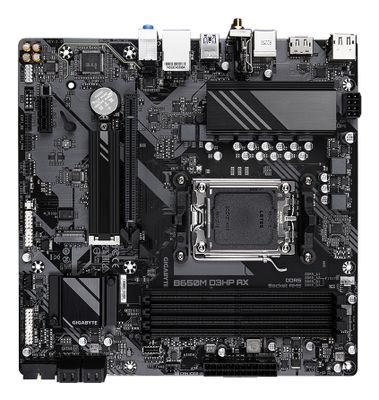

Gigabyte Mainboard B650M D3HP AX – 1.0 – Micro ATX – Socket AM5 – AMD B650

Beschreibung

Gigabyte Mainboard B650M D3HP AX – 1.0 – Micro ATX – Socket AM5 – AMD B650

Steigern Sie die Leistungsfähigkeit Ihres Computers mit GIGABYTEs bewährten Motherboard-Serien: AORUS, AERO und GIGABYTE. Mit innovativem Design und modernsten Funktionen überzeugen diese Boards durch hervorragende Leistung und Zuverlässigkeit. Egal, ob Sie Gamer, Content Creator oder professioneller Anwender sind, diese Serien sind auf Ihre Bedürfnisse zugeschnitten und garantieren eine exzellente Qualität und die neuesten Technologien.

Allgemein
Packungsmenge : 1

Prozessor
Installierte Anzahl : 0
Max. unterstützte Anzahl : 1

Mainboard
Formfaktor : Micro ATX
Chipsatz : AMD B650
Unterstützte RAM-Technologie : DDR5 SDRAM
Unterstützte RAM-Integritätsprüfung : Non-ECC
Unterstützte RAM-Geschwindigkeit : 5600 MHz (O.C.), 6000 MHz (O.C.), 4800 MHz, 6200 MHz (O.C.), 6400 MHz (O.C.), 6600 MHz (O.C.), 7000 MHz (O.C.), 6800 MHz (O.C.), 4400 MHz, 7200 MHz (O.C.), 5200 MHz, 7600 MHz (O.C.)
Prozessorsockel : Socket AM5
Stromanschlüsse : Hauptstromanschluss, 24-polig, ATX12V-Stecker, 8-polig
Unterstützter RAM-Speicher (registriert oder gepuffert) : Ungepuffert
RAM-Steckplätze : 4 DIMM-Steckplätze

Schnittstellen
Interne Schnittstellen : 1 x USB-C 3.2 Gen 1 – Stiftleiste, 1 x Audio – Stiftleiste, 4 x USB 2.0 – Stiftleiste, 2 x USB 3.2 Gen 1 – Stiftleiste, 1 x SPI – Stiftleiste

RAM
Leistungsmerkmale : AMD EXPO-Technologie, Intel Extreme Memory Profiles (XMP), Zwei-Kanal-Speicherarchitektur
Max. unterstützte Größe : 192 GB

Videoausgang
Typ : Grafikadapter (CPU erforderlich)

Audioausgang
Typ : Soundkarte
Kompatibilität : High-Definition-Audio
Audio : High Definition Audio (8-Kanal)

Netzwerk
Data Link Protocol : Ethernet, Fast Ethernet, Gigabit Ethernet, IEEE 802.11ax (Wi-Fi 6E), Bluetooth 5.3, IEEE 802.11n, IEEE 802.11ac, IEEE 802.11b, IEEE 802.11a, IEEE 802.11g, 2.5 Gigabit Ethernet
Netzwerk : 2.5 Gigabit Ethernet, Bluetooth 5.3, 802.11a/b/g/n/ac/ax (Wi-Fi 6E)
Bluetooth :

Erweiterungssteckplätze
Erweiterungssteckplätze : 1 x CPU, 1 x M.2 socket (2580 M.2 Key M Slot), 4 x DIMM 288-polig, 1 x PCIe 3.0 x1, 1 x PCIe 4.0 x16

Schnittstellen
Speicherschnittstellen : PCIe 4.0 -anschlussstellen: 1 x M.2 – RAID 0 / RAID 1 / RAID 10, SATA-600 -anschlussstellen: 4 x 7-Pin Serial ATA – RAID 0 / RAID 1 / RAID 10
Speicher : Serial ATA-600 (RAID), M.2-Socket
USB / FireWire : USB 3.2 Gen 1, USB-C 3.2 Gen 1
Massenspeicher-Schnittstellen : 4 x SATA-600 (RAID), 2 x M.2

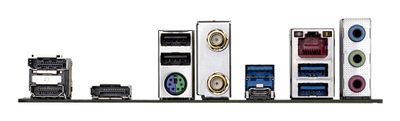

USB-/FireWire-Anschlusskonfiguration (aktiv) : 1 x USB-C 3.2 Gen 1 + 3 x USB 3.2 Gen 1 + 2 x USB 2.0
USB-/FireWire-Anschlusskonfiguration (Header) : 1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0

Software
Software inkl. : GIGABYTE Control Center, LAN-Manager, Norton Internet Security (OEM Version)

Abmessungen und Gewicht
Breite : 24,4 cm
Tiefe : 24,4 cm
Steigern Sie die Leistungsfähigkeit Ihres Computers mit GIGABYTEs bewährten Motherboard-Serien: AORUS, AERO und GIGABYTE. Mit innovativem Design und modernsten Funktionen überzeugen diese Boards durch hervorragende Leistung und Zuverlässigkeit. Egal, ob Sie Gamer, Content Creator oder professioneller Anwender sind, diese Serien sind auf Ihre Bedürfnisse zugeschnitten und garantieren eine exzellente Qualität und die neuesten Technologien.
Zuverlässige Leistung
Die Ultra Durable™ Mainboards von GIGABYTE wurden mit besonders hochwertigen Komponenten ausgestattet, um dauerhaft erstklassige Leistung zu garantieren. Sie bilden eine stabile Grundlage für moderne Systeme und überzeugen durch ihre langlebige Bauweise.
Digitales VRM-Design
Die GIGABYTE-Mainboards der UD-Serie setzen auf ein digitales 5+2+2-Phasen-VRM-Design mit PWM-Controller und MOSFETs mit niedrigem RDS(on). Diese Konfiguration sorgt für eine äußerst präzise Energieversorgung, speziell für leistungsintensive und empfindliche Bauteile – ideal zur Unterstützung der neuesten AMD-Prozessoren und für maximale Skalierbarkeit sowie eine starke Systemleistung.
EXPO- und XMP-Unterstützung
GIGABYTE bietet eine optimierte Plattform für extrem hohe Speicherleistung, die das Übertakten von DDR5-Arbeitsspeicher auf 8000 MHz und darüber hinaus ermöglicht. Voraussetzung dafür ist, dass die eingesetzten RAM-Module EXPO™- oder XMP-kompatibel sind und diese Funktion im BIOS aktiviert wird – dann steht dem Leistungsschub nichts mehr im Weg.
Zukunftsfähige Konnektivität
Erleben Sie höchste Übertragungsgeschwindigkeiten mit den neuesten Netzwerk- und Speichertechnologien, die für moderne Anforderungen bestens gerüstet sind – ideal für Streaming, Gaming und produktives Arbeiten.
802.11ax Wi-Fi 6E
Mit der neuesten 802.11ax Wi-Fi 6E-Technologie inklusive eines zusätzlichen 6GHz-Bandes genießen Sie drahtlose Gigabit-Geschwindigkeit, eine verbesserte Streaming-Qualität, geringe Latenz beim Spielen und stabile Verbindungen. Bluetooth 5 erhöht zusätzlich die Reichweite im Vergleich zu BT 4.2 um das Vierfache und sorgt für eine schnellere Datenübertragung.
2.5GbE LAN
Erleben Sie ruckelfreies Gaming mit dem integrierten 2.5GbE LAN-Anschluss, der für hohe Übertragungsgeschwindigkeiten und minimale Verzögerungen sorgt. Diese Verbindung hebt Ihre Spielerfahrung auf ein neues Niveau und ermöglicht Ihnen reaktionsschnelle Performance im Wettbewerb.
PCIe 4.0 Hardware-Design
Die GIGABYTE B650-Mainboards sind vollständig auf PCIe 4.0 ausgelegt, das die doppelte Bandbreite von PCIe 3.0 bietet. Um diese hohen Geschwindigkeiten mit stabiler Signalqualität zu erreichen, verwendet GIGABYTE eine Platinenarchitektur mit niedriger Impedanz – für maximale Performance bei allen angeschlossenen PCIe-Geräten.
Hi-Fi-Audio
Hochwertige Audiokondensatoren
Die Mainboards von GIGABYTE sind mit besonders leistungsfähigen Audiokondensatoren ausgestattet, die eine klare und detailreiche Klangwiedergabe ermöglichen. Das sorgt für ein realitätsnahes Klangerlebnis – besonders vorteilhaft für Gamer, die tief in ihre Spielewelt eintauchen möchten.
Abschirmung gegen Audiostörungen
GIGABYTE stattet seine Mainboards mit einer speziellen Schutzschaltung aus, die die empfindlichen analogen Audiokomponenten von potenziellen Störquellen auf der Platine trennt. So bleibt der Klang stets klar und unverfälscht – auch bei intensiver Nutzung.
Benutzerfreundlichkeit
Durchdachte Hard- und Softwarefunktionen sowie ein intuitives BIOS-Design ermöglichen eine einfache Bedienung und individuelle Anpassung des Systems – für ein ganz persönliches PC-Erlebnis.
EZ-Latch
Dank der EZ-Latch-Funktion lässt sich der PCIe-Slot besonders leicht entriegeln. So kann man Grafikkarten einfach und ohne Werkzeuge entfernen – besonders hilfreich beim Aufrüsten oder Reinigen des Systems.
Q-Flash Plus
BIOS-Aktualisierung ganz ohne CPU, RAM oder Grafikkarte
Mit der Q-Flash Plus-Technologie von GIGABYTE lässt sich das BIOS bequem aktualisieren – ganz ohne den Einbau von Prozessor, Arbeitsspeicher oder Grafikkarte. Einfach die aktuelle BIOS-Datei herunterladen, in „gigabyte.bin“ umbenennen, auf einen USB-Stick speichern und in den dafür vorgesehenen USB-Anschluss stecken. Anschließend nur noch die Q-Flash Plus-Taste drücken – der Rest läuft automatisch.

Schritte:
Stromversorgung (24-Pin- und 8-Pin-Kabel) am Mainboard anschließen
BIOS-Datei herunterladen, umbenennen und auf USB-Stick speichern
USB-Stick einstecken und Q-Flash Plus-Taste drücken – das Update startet automatisch
Smart Fan 6
Smart Fan 6 bietet zahlreiche intelligente Kühlfunktionen, um dafür zu sorgen, dass Ihr Gaming-PC auch unter Last kühl und leise bleibt. Mehrere Lüfteranschlüsse unterstützen sowohl PWM- als auch DC-Lüfter sowie Wasserkühlungspumpen. Die individuelle Steuerung der Lüftergeschwindigkeit erfolgt über ein benutzerfreundliches Interface auf Basis mehrerer Temperatursensoren.

Kühlfunktionen im Überblick:
Hohe Stromstärke: Jeder Lüfteranschluss unterstützt bis zu 24W Leistung (12V x 2A) mit integriertem Überstromschutz
Feine Kontrolle: Zahlreiche Punkte zur Steuerung von Temperatur und Lüfterdrehzahl
Zwei Lüfterkurven-Modi: Wahlweise lineare Steuerung (Slope) oder stufenweise Regelung (Stair)
Lüfter-Stopp-Funktion: Lüfter können sich vollständig ausschalten, wenn bestimmte Temperaturgrenzen unterschritten werden
Smart Fan 6 BIOS-Oberfläche
Die überarbeitete Benutzeroberfläche im BIOS für Smart Fan 6 wurde nochmals verbessert und bietet nun sieben statt fünf Kontrollpunkte sowie eine vergrößerte Darstellung zur einfacheren Anpassung.

Funktionen im Detail:
Dual-Modus: Zwischen Slope (linear) und Stair (stufenweise) lässt sich flexibel wechseln – je nach Anwendung
Manuelle Eingabe: Erfahrene Nutzer können Lüftergeschwindigkeiten auch direkt manuell eingeben
EZ-Tuning: Vier vordefinierte Punkte ermöglichen ein schnelles Erstellen einer Lüfterkurve
Profilverwaltung: Erstellte Lüfterprofile werden im BIOS gespeichert und bleiben auch nach einem BIOS-Update erhalten
GIGABYTE Control Center
Das GIGABYTE CONTROL CENTER (GCC) ist eine zentrale Steuerungssoftware für alle unterstützten GIGABYTE-Produkte. Die neu gestaltete Oberfläche ist besonders benutzerfreundlich und erlaubt die einfache Verwaltung aller wichtigen Funktionen – für eine effiziente und komfortable Systemsteuerung.
